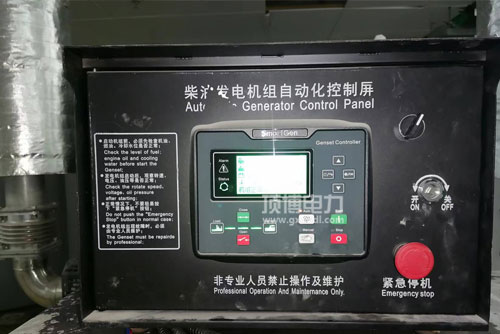

康明斯54296674/4296675電子調速控制器1#端子為電源正極，2#端子為電源負極。使用1mm2或更粗的多芯銅線進行電源連接，電源正極端的線路應增加5A的保險。

54296674/4296675電子調速控制器執行器的連接：

3#、4#號端口為執行器連接端。使用1mm2或更粗的多芯銅線進行連接。執行器端不區分正負極，但切勿與地線、機殼短路。匹配的執行器為常閉型。

康明斯54296674/4296675電子調速控制器轉速信號的連接：

5#、6#號端口為轉速信號連接端，5#端口為信號輸入端，6#端口為共地端。當轉速信號源被多個設備公用的時候，務必保證共地端統一。

當控制器應用到比較復雜的電磁環境中時，轉速信號連接線束應使用雙絞屏蔽線，同時靠近傳感器一端的屏蔽地線應接地良好。

康明斯柴油發電機組電子調速控制器外置微調電位器的連接：

7#、8#、9#端子為外置微調電位器端口，需用戶通過控制面板的多圈電位器進行轉速設定值的微調。

電位器應使用5（4.7）kΩ多圈電位器（零件號：3015105），其中電位器的2#腳（中間端口）對應調速板的8#端子，8#端子應串聯120KΩ電阻以提高微調穩定性。

重慶康明斯柴油發電機組怠速/運行模式切換開關的連接：

10#端子為怠速/運行模式開關接口，其使用方法為通過開關或繼電器與7#端子相連。開關或繼電器開路時，調速板工作于運行模式；開關或繼電器接通時，

調速板工作于怠速模式。

54296674/4296675電子調速控制器公共地線：11#端子為備用的公共地線，一般不需要連接。

衰減端子：A、B#端子為擴展的衰減端子，應用于增益調整仍無法滿足穩定性要求的特殊情況。使用方法：將A，B#短接。

54296674/4296675電子調速控制器指示燈的工作說明：

a.電源指示燈：當電源正確連接時常亮，反接時不亮。

b.怠速指示燈：當設備的輸出處于怠速工作狀態時常亮（7腳和10腳短接）

c.輸出指示燈：設備有輸出時常亮
